Table Data
输入必须使用UTF-8 without BOM编码，例如MySQL使用utf8mb4（而不是utf8，参考：永远不要在MySQL中使用UTF8编码）。
行列式文件格式（IRIS）
在Maat可以监听全量和增量目录下的文件来更新配置运行时变化，下面对这种模式下的文件格式进行介绍。
配置是由一个索引文件和若干配置数据文件组成的。索引文件通过索引文件命名标识不同版本。
索引文件命名
全量索引文件名的格式为full_config_index.SEQ（如full_config_index. 00000000000000055410），增量索引文件名的格式为inc_config_index.SEQ，分别存放在全量索引约定目录和增量索引约定目录下。
其中SEQ为配置线维护的自增序列,该序列保证：
1） 当两个索引约定目录不为空时，新生成的索引文件比后生成的索引文件序号大；（建议使用数据库内的配置版本号或通过写入本地磁盘以保证一致性）
2） 同一次下发产生全量索引文件与增量索引文件的的序列号相同；
3） 序列号的格式为20位数字，不满20位时用0补位，取值范围不超过C语言中有符号长整型（long long）的上下界，即0~2^63-1。
索引文件格式
如下表所示。列间以\t分割，行间以\n分割。配置数据文件路径为绝对路径。
表 24索引文件格式/示例表
| 列名 | table name | Config num | Table file path | 加密算法(可为空) |
|---|---|---|---|---|
| 示例 | PASS_WHITE_IP | 3 | /home/config/full/2014-04-24/PASS_WHITE_IP.123 | |
| PASS_URL | 2 | /home/config/full/2014-04-24/PASS_URL.123 | aes-128-cbc |
配置数据文件格式
如下所示。列间用\t分割，行之间用\n分割。首行为当前数据文件中包含的配置总数，此值应以索引文件中对应的config_num一致。
表 25配置数据文件格式示例
3
45695 2 202.108.181.33 255.255.255.255 0 1
48697 2 202.108.181.33 255.255.255.255 0 1
66699 2 202.108.181.33 255.255.255.255 0 1
手工修改IRIS配置
通常不建议直接手工修改IRIS配置，调试应使用JSON模式。
增加库表需要修改以下文件：
- 在库表文件索引中增加新的库表路径及条目数
- 在库表描述文件（table_info.conf）中增加库表的信息
- 修改配置汇总表，使新增加配置生效，注意要保证第一行配置总数与实际的配置行数一致
手工增加已有库表配置需要修改以下文件
- 在需要修改的库表文件中追加行，region_id不能与已有所有域表中的冲突，并修改文件第一行的行数
- 在配置汇总表中增加该配置的汇总信息，注意要和库表文件中的compile_id一致，且不能与已有compile_id冲突，修改文件第一行的行数
- 在库表索引文件中修改配置汇总表和域表的行数
Redis配置加载接口

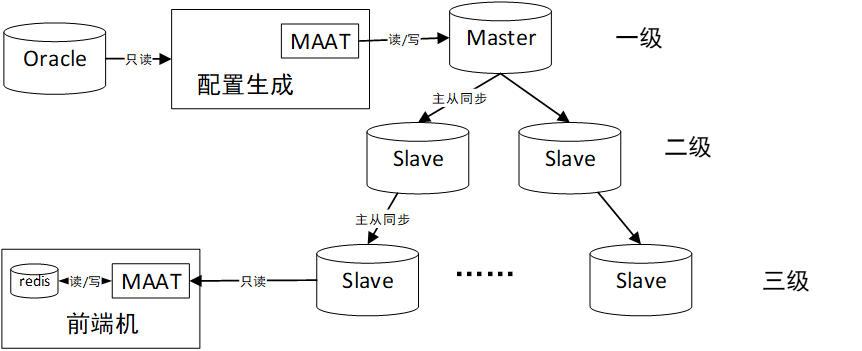

Maat可以通过Redis的主从同步机制，实现配置的分发。本节介绍MAAT加载Redis中配置时，对存储结构的要求。和数据库一样，Redis存储结构的设计上不需要考虑编译、分组和域的逻辑层次。由配置更新线程，通过行列式配置重构各层次间的组合关系。
Transactional Write
表 26 MAAT Redis中定义的数据结构
| Redis KEY | 名称 | 结构 | 用途 |
|---|---|---|---|
| MAAT_VERSION | 主版本号 | INTERGER | 标识Redis中配置的版本号。当redis中版本号大于MAAT中配置版本号时，会去读取MAAT_UPDATE_STATUS。 |
| MAAT_PRE_VERSION | 预备版本号 | INTERGER | |
| MAAT_TRANSACTION_xx | 事务配置状态 | LIST | 用于临时存储事务中的配置状态，xx为MAAT_PRE_VERSION其中的状态在事务结束后会被更新到MAAT_UPDATE_STATUS，本身被删除。 |
| MAAT_UPDATE_STATUS | 配置状态 | sorted set, member是配置规则，score 为版本号，详见11.3 | MAAT会用ZRANGEBYSCORE命令读取。 |
| MAAT_RULE_TIMER | 主配置超时信息 | sorted set, member是配置规则，score为超时间，详见11.4 | MAAT配置更新线程会定时检查超时状况，并设置超时状态。 |
| MAAT_VERSION_TIMER | 版本创建时间 | sorted Set | 存储了每个版本的创建时间，score为版本创建时间，member 为version，用以将MAAT_UPDATE_STATUS维持在一个较小的规模。 |
| MAAT_LABEL_INDEX | 标签索引 | sorted set, element 是配置表名，编译配置ID，score为label_id | |
| EFFECTIVE_RULE:TableName,ID OBSOLETE_RULE:TableName,ID | 主配置 | string | 生效中的配置，结构与10.3中的行结构相同，MAAT会逐条加载。 |
| SEQUENCE_ REGION | 域ID生成序列号 | INTERGER | 用于生产者生成不重复的region_id |
| SEQUENCE_ GROUP | 分组ID生成序列号 | INTERGER | 用于生产者生成不重复的group_id |
| EXPIRE_OP_LOCK | 分布式锁 | 字符串”locked” | 用于保证最多只有一个写者进行淘汰。 |
源码中reset_redis4maat.sh工具或Maat_cmd_flushDB函数可以对redis进行初始化。
主版本号、预备版本号与Lua Script

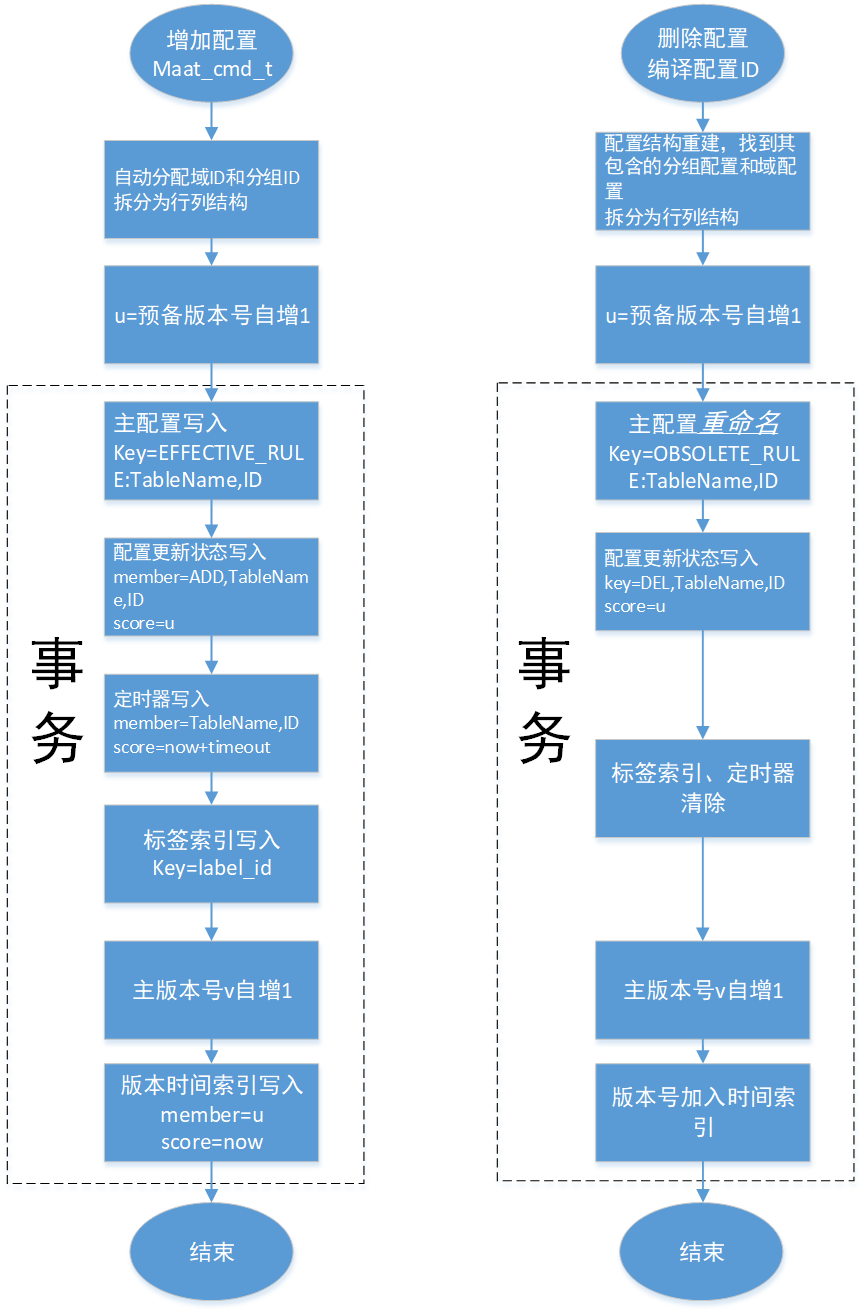

生产者写入配置时，先对预备版本号加1，并作为写入配置状态的score，待写入完成后，再对主版本号加1。放弃WATCH MAAT_VERSION的事务。这一方法可以大幅提高写入性能，除ID冲突外，可确保写入成功。
当有多个生产者时，可能存在配置状态与主版本号不一致的问题。主版本号为v，某次更新时在配置状态中声明的版本号为u，消费者增量更新时有以下情况：
- 若v=u，则版本号一致，配置正常加载；
- 若v>u，该情况不存在。因为只有配置状态修改完成，主版本号才会增加1。换句话说，每次写入都是先增加预备版本号，后增加主版本号，所以主版本号必然小于或等于配置状态中的最大版本号。
- 错误：三个生产者情况下，有问题，如下表。
- 若v<u，说明两个生产者中，先启动写入的并没有先完成。此时，本次只更新到版本v，留待下次轮询再更新至u。
消费者全量更新时不看配置状态，直接读取全部有效配置，因为配置写入和主版本号增加1在同一个事务中执行，读取到的全量配置版本必定与主版本一致。
有多个生产者的情况下，可能丢失配置更新消息状态：
| Time | Producer1 | Producer2 | Producer3 | consmuer |
|---|---|---|---|---|
| 0 | 准备更新mv=3924, tv=3925 | |||
| 1 | 准备更新mv=3924, tv=3926 | |||
| 2 | 准备更新mv=3924, tv=3927 | |||
| 3 | 更新完毕mv=3925, tv=3927 | Get version 3925, zrangebyscore拿不到3925的状态 | ||
| 4 | 更新完毕mv=3926, tv=3926 | Maat版本号升到3926，报错:noncontigous | ||
| 5 | 更新完毕mv=3927, tv=3925 | 3925被跳过 |
在事务结束部分，采用lua script检查事务版本号transaction_version与主版本号maat_version：
- tv==mv，无需修正
- tv>mv，本次更新的增量将在下一次
- tv<mv，如何识别本次事务写入配置状态的规则呢？然后才能将其score改为mv
为了解决事物结束时，transaction version<maat_version的问题，使用redis list MAAT_TRANSACTION_xx存储配置更新状态，xx取自MAAT_PRE_VERSION，事务结束时再用lua script同步MAAT_UPDATE_STATUS，并删除MAAT_TRANSACTION_xx。
MAAT_UPDATE_STATUS
该结构中使用Sorted Set存储了主配置的变化状态，score为版本号，member为配置状态。member的0～2字节描述了更新指令：
- ADD，即配置增加，结构为ADD,TableName,ID；
- DEL，即配置删除，结构为DEL,TableName,ID；
MAAT在发现MAAT_VERSION变化后，会用ZRANGEBYSCORE读取更新的配置状态（按VERSION升序），并检测第一个配置的Score，如该Score>Maat版本+1，则说明有遗漏的更新（网络长时间中断），启用全量更新流程。
对于DEL状态，如果查询不到对应的主配置状态，同样说明有遗漏更新（网络中断时间超过OBSOLETE_RULE超时时间），启用全量更新流程。
MAAT_EXPIRE_TIMER
该结构使用Sorted Set存储了主配置的超时信息，score为绝对超时时间，member的结构为TableName,ID。
删除配置时，exec_serial_rule会关联删除该索引。
MAAT_VERSION_TIMER
该结构使用Sorted Set存储了每个版本的创建时间，score为版本创建时间，member为 版本号（version），即MAAT_UPDATE_STATUS的score，用以将MAAT_UPDATE_STATUS维持在一个较小的规模。
主配置结构
有两类配置命名方式：
- EFFECTIVE_RULE:TableName,ID 表示正在生效的配置；
- OBSOLETE_RULE:TableName,ID 表示已经删除的配置，这些配置超时（EXPIRE）后会被Redis删除。

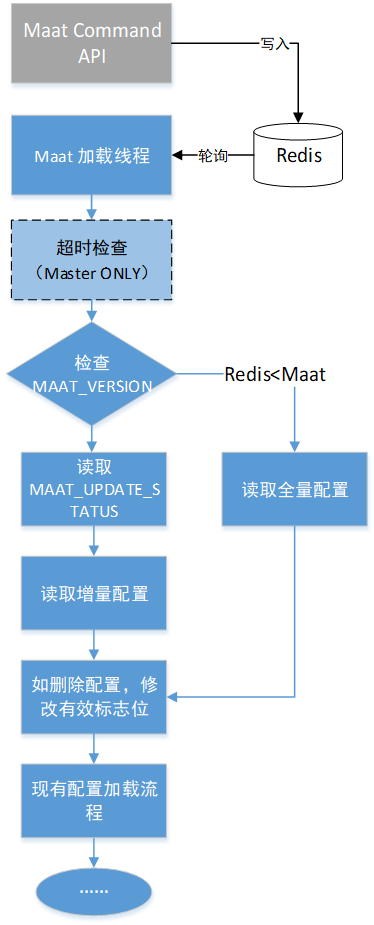

Load From Redis
Maat实例的工作线程定时轮询Redis中MAAT_VERSION，如果大于实例的MAAT_VERSION则进行更新。
读写性能
为保证事物，Redis需工作在单机+主从模式。带超时的配置写入5000条/秒，无超时配置10000条/秒。
JSON配置加载接口
使用Maat_summon_feather_jsonMaat_set_feather_opt函数通过选项MAAT_OPT_JSON_FILE_PATH设置，进行JSON格式配置的加载。Maat在初始化后，一旦检测到文件MD5值的变化，则以全量更新的方式加载变化的json文件。
采用JSON文件进行描述，纯文本可以使用JSON Viewer进行编辑和格式检查。
{ //JSON语法不支持注释，直接将以下内容拷贝后，应删除注释后才符合JSON语法
//规定内容区分大小写，不可混用
"compile_table": "COMPILE",//编译表表名，优先级高于配置表描述中的compile表
"group_table": "GROUP",//分组表表名，优先级高于配置表描述中的group表
"rules": [
{
"compile_id": 123, //编译配置ID，数值，注意不要重复
"service": 1, //32位有符号整数
"action": 1, //8位有符号整数
"do_blacklist": 1, //8位有符号整数
"do_log": 1, //8位有符号整数
"effective_range": 0, //生效范围，置0，已被配置生效标签取代
"tags":"{\"tag_sets\":[[{\"tag\":\"location\",\"value\":[\"北京/朝阳/华严北里\",\"上海/浦东/陆家嘴\"]},{\"tag\":\"isp\",\"value\":[\"电信\",\"联通\"]}],[{\"tag\":\"location\",\"value\":[\"北京\"]},{\"tag\":\"isp\",\"value\":[\"联通\"]}]]}",
//tags为配置生效标签
"user_region": "anything",//用户自定义域，不超过128字节的字符串，不可//包含空格或制表符
"is_valid": "yes",//有效标志，有效：”yes”，无效：”no”
"evaluation_order": "100.2",//执行顺序，双精度浮点数，为了便于转换，用//字符串形式
"table_name": "COMPILE_ALIAS", //编译配置表名，可选，
//默认使用compile_table
"groups": [ //接下来描述配置包含的分组
{
"group_name": "IP_group",//分组名，用于辅助记忆，注意不要重复
//重复分组名表示分组内容复用。
//可以使用”Untitled”作为分组名表示无需 //复用，此时由Maat自动生成group_id。
//无group_name时，视为”Untitled” 。
"not_flag":0, //非运算标志位，1表示不能包含该分组，默认为0
“virtual_table”:”HTTP_RESPONSE_KEYWORDS”, //虚拟表名，可选
"regions": [ //对分组内配置域的描述
{
"table_name": "IP_CONFIG", //域表表名和类型，应与配置表
//描述文件一致
"table_type": "ip",//类型包括 ip, string, intval 三种
"table_content": {//以下是ip类配置表的格式
"addr_type": "ipv4",//地址类型，可选ipv4和ipv6
"src_ip": "10.0.6.201",
"mask_src_ip": "255.255.255.255",
"src_port": "0",
"mask_src_port": "65535",
"dst_ip": "0.0.0.0",
"mask_dst_ip": "255.255.255.255",
"dst_port": "0",
"mask_dst_port": "65535",
"protocol": 6,
"direction": "double"//扫描方向，single或double
}
},
{
"table_name": "IP_CONFIG",
"table_type": "ip",
"table_content": {
"addr_type": "ipv4",
"src_ip": "192.168.0.1",
"mask_src_ip": "255.255.255.255",
"src_port": "0",
"mask_src_port": "65535",
"dst_ip": "0.0.0.0",
"mask_dst_ip": "255.255.255.255",
"dst_port": "0",
"mask_dst_port": "65535",
"protocol": 6,
"direction": "double"
}
}
]
},
{
"group_name": "Untitled",//用”Untitled”作为分组名表示不需 //要复用
"regions": [
{
"table_name": "HTTP_URL",
"table_type": "string",
"table_content": {
"keywords": "abc&123",//格式遵循字符串类与配置一
//节的约定，”\”需要写作”\\”
"expr_type": "and",//表达式类型，包括none, and,
// regex, offset
"match_method": "sub",//匹配模式,包括sub, right,
//left, complete
"format": "uncase plain"//格式类型，包括uncase plain,
// hexbin, case plain
}
}
]
}
]
},
{
"compile_id": 124,
"service": 1,
"action": 1,
"do_blacklist": 1,
"do_log": 1,
"effective_range": 0,
"user_region": "anything",
"is_valid": "yes",
"groups": [
{
"group_name": "IP_group"//复用上一条编译配置的分组，仅列名字，
//重复分组名的域配置不会生效
},
{
"group_name": "Untitled",//Untitled表示该分组不会被复用
"regions": [
{
"table_name": "CONTENT_SIZE",
"table_type": "intval",
"table_content": {
"low_boundary": 100, //上下界的约定参照数值类域配
"up_boundary": 500 //置表定义
}
}
]
}
]
},
{
"compile_id": 125,
"service": 1,
"action": 1,
"do_blacklist": 1,
"do_log": 1,
"effective_range": 0,
"user_region": "anything",
"is_valid": "yes",
"groups": [
{
"group_name": "group_4",
"regions": [
{
"table_name": " TARGET_FILE_DIGEST ",
"table_type": "digest",
"table_content": {
" raw_len ": 20436318, //文件的原始长度
"digest": "VY2DfSUuQ5xkNQTnCN8iwd0VM5h3WVOunA/Jk87S3kfpukO84AL1qvmq2brnBt9sPvrfeaRip9Y+VhuEk0Sy4dvdKtk8DdSFOa7ZM[0:20436317]", //通过digest_gen工具生成的摘要
"cfds_level": 3 //摘要匹配置信度
}
}
]
}
]
},
{
"compile_id": 128,
"service": 1,
"action": 1,
"do_blacklist": 1,
"do_log": 1,
"effective_range": 0,
"user_region": "anything",
"is_valid": "yes",
"groups": [
{
"group_name": "group_8",
"regions": [
{
"table_name": "HTTP_REGION",
"table_type": "expr_plus", //扩展的字符串表
"table_content": {
"district": "URL", //keywords的匹配区域，大小写敏感
"keywords": "abckkk&123",
"expr_type": "and",
"match_method": "sub",
"format": "uncase plain"
}
}
]
}
]
}
],
"plugin_table":[ //回调表，可不配置
{
"table_name":"QD_ENTRY_INFO",
"table_content":[
"1\t192.168.0.1\t101",//回调表行，使用Tab键或’\t’分隔
"2\t192.168.0.2\t101",
"3\t192.168.1.1\t102" ]
},
{
"table_name":"TEST_PLUGIN_TABLE",
"table_content":[
"1\t3388\t99\t1",
"2\t3355\t66\t1",
"3\tcccc\t11\t1"
]
}
]
}
组合配置写入示例
已知IP类域配置表IP_TABLE、关键字类配置表KEYWORD、编译配置表COMPILE、分组表GROUP。
GRP为group_id的数据库sequence，REGION为region_id的数据库sequence，COMPLIE为compile_id的数据库sequence
先要求写入规则(IP_TABLE:192.168.0.1|IP_TABLE:192.168.0.2)&(KEYWORD:abc)
写入顺序如下：
1、 从数据库中取 group_id1=GRP.next, region_id1=REGION.next, compile_id1=COMPILE.next;
2、 将"group_id1,compile_id1,1"写入GROUP表;
3、 将"group_id1,region_id1,abc"写入KEYWORD表;
4、 从数据库中取 group_id2=GRP.next
5、 将"group_id2,compile_id1,1"写入GROUP表;
6、 对于IP地址192.168.0.1，从数据库获取region_id2=REGION.next；
7、 将"group_id2,region_id2,192.168.0.1"写入IP_TABLE表；
8、 对于IP地址192.168.0.2，从数据库中取 region_id3=REGION.next
9、 将"group_id2,region_id3,192.168.0.2"写入IP_TABLE表；
10、 将"compile_id1,group_num=2"写入COMPILE表；
此时各个表中的记录如下：
COMPILE表：
c1,2;
GROUP表:
g1,c1
g2,c1
KEYWORD表:
g1,r1,abc
IP_TABLE表:
g2,r2,192.168.0.1
g2,r3,192.168.0.2
新增一个关键字"edf"，也要使用IP组g2，则增加三条记录：
COMPILE:
c2;
GROUP:
g3,c2
g2,c2
KEYWORD:
g3,r5,edf
则当前库表记录状态为
COMPILE表：
c1,2;
c2,2;
GROUP表:
g1,c1
g2,c1
g3,c2
g2,c2
KEYWORD表:
g1,r1,abc
g3,r5,edf
IP_TABLE表:
g2,r3,192.168.0.2
g2,r4,192.168.0.3
新增IP
- 如果用户在group_id2分组中增加IP，则从数据库中取 region_id4=REGION.next，将"group_id2,region_id4,192.168.0.3"写入KEYWORD表；即可
删除IP
- 如果用户要删除group_id2分组中的IP192.168.0.1，则将IP_TABLE表中g2,r2,192.168.0.1 该条记录置为失效
配置更新机制
最短加载间隔
Maat的配置管理线程会针对增量索引文件目录进行扫描，在初始化后每隔1s（默认），扫描增量配置目录。同时为了避免自动机频繁更新，耗尽内存，自动机最短每隔60s（默认）创建一次，如果两次增量配置更新间隔小于60s，则会累积在更新队列中，直到与上次更新自动机间隔60s才会批量加载。全量配置和回调类配置更新不受最短加载时间的限制。
文件扫描间隔和配置生效间隔，可以通过Maat_set_feather_opt设置，详见本文档“函数接口”一章。
引用计数
引用计数机制为了避免多个变量多线程读写，因Cache一致性和伪共享问题导致速度降低，采用为每个线程分配64字节对齐的引用计数变量。
延迟删除机制
Maat使用延时删除机制，在不使用锁的前提下保证线程安全。
即配置管理线程在更新操作中：
a) 需要删除group_rule、compile_rule时，将他们放入垃圾回收队列，待超时后（默认10）后再进行释放。
b) 需要读取时，直接访问；
c) 需要修改时，获得mutex后访问
扫描线程中：
a) 需要读取时，获得mutex后访问
强制卸载机制
rulescan内部使用引用计数方式，管理待删除的自动机，其引用计数的加减周期是一次扫描函数的调用（而不是一次流式扫描）。满足MAAT实现强制卸载机制的条件。
所谓强制卸载机制，是指在一次流式扫描过程中，配置发生更新后，强制卸载该次扫描所引用的自动机，回收所占用内存。后续引用旧自动机的流式字符串扫描将不做任何命中，直接返回。
由于组合扫描为对MAAT的扫描器进行引用计数，替换前后各自使用当前的bool matcher，进行规则组合运算，不受此影响。
