【E21现场】report报表Traffic Statistics和实际统计结果差距过大。

ID	Creation Date	Assignee	Status
OMPUB-598	2022-08-25T15:27:12.000+0800	戚岱杰	已关闭

在查看top IGW application 统计的report数据时，发现Traffic Statistics和实际统计结果差距过大。qidaijie commented on 2022-09-02T13:59:23.225+0800:

报表统计背景：

Traffic Statistics数据源为TRAFFIC-METRICS。
报表统计的数据源为SESSION-RECORD原始日志。

初步结论：

通过sql直接查询数据库各局点数据情况，通过计算相差了70Gbps。
IGW中心因数据量较大，在高峰期存在处理不了丢失日志的情况。 !日志曲线.png|thumbnail!

qidaijie commented on 2022-09-23T16:54:45.517+0800:

因目前国家中心Kafka存在异常，无法明确的判断是否存在问题，待Kafka问题修复后，再进行详细排查。

qidaijie commented on 2022-11-03T17:23:56.890+0800:

在修复国家中心问题后，日志汇聚已恢复正常，排除该问题对统计的影响。后续排查情况如下：

选取20221026-28三天整天和00:00-02:30分（流量低峰）数据进行对比。

!image-2022-11-01-18-25-00-630.png|thumbnail!

经过与 [~liuxueli] 确认，在凌晨流量低峰时刻，Traffic Metrics与Session Metrics的差距属于正常情况。

qidaijie commented on 2022-11-03T17:44:53.063+0800:

现状：通过 [^TSG-9140 Status (Device Groups).html] 监控图表查看，发现部分分中心（BOL-IGW|MWV-IGW|LGH-PE），在流量高峰时，存在日志写入Kafka失败情况，大约10%～15%。 !image-2022-11-01-18-21-12-894.png|thumbnail!

情况：

目前分中心丢失日志的情况依据为功能端NZ监控，分中心Kafka无相关报错信息；无法确认功能端写入异常的原因。

** 同时了解到功能端发送日志的异常机制为：若出现发送Kafka的异常则丢失当前50%的日志。 ** 通过监控粗略统计，在高峰期时BOL-IGW与MWV-IGW会话日志量均可达到16w/s左右，LGH-PE日志量在7w/s，更新后单条日志平均大小2KB～2.7KB，峰值IO预计在320MB/s ～ 432MB/s，已超出单节点处理能力。

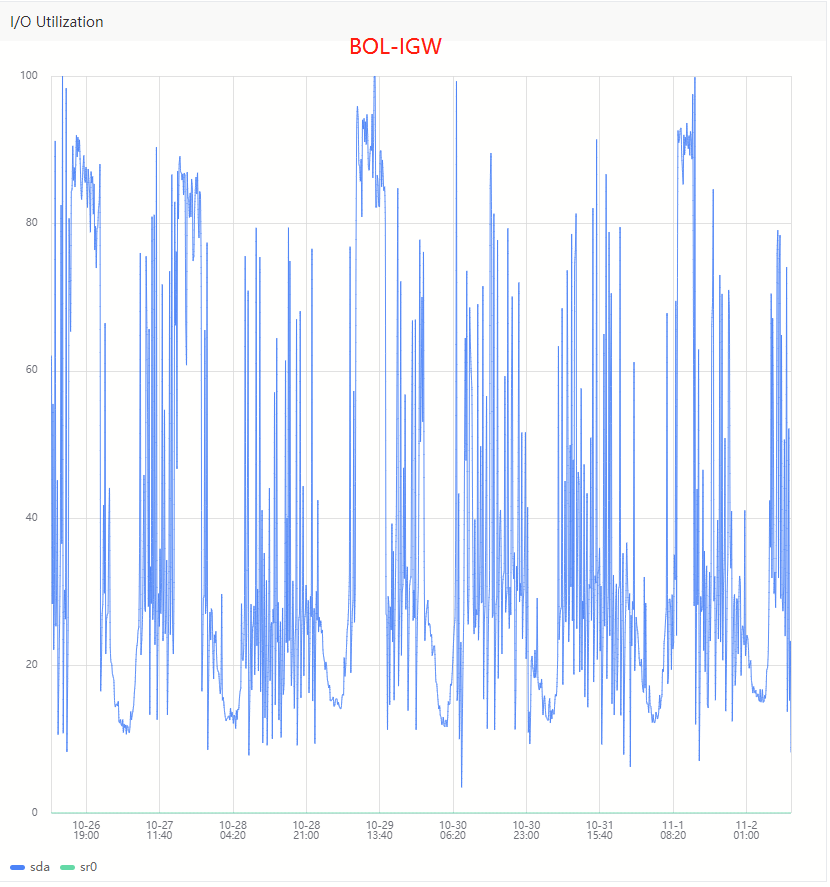

三个分中心磁盘IO使用情况如下：

!image-2022-11-03-17-57-53-460.png|thumbnail! !image-2022-11-03-17-45-34-816.png|thumbnail! !image-2022-11-03-17-45-17-233.png|thumbnail!

BOL-IGW与MWV-IGW存在读盘的情况，即Flink处理有一定延迟，该情况也会影响Kafka处理性能。

处理建议：

LGH-PE目前会话日志Topic有10个分区，不足以支撑当前的日志量；增加Kafka分区到20，以提高处理能力。
BOL-IGW与MWV-IGW： ** 将日志汇聚到国家中心的ack修改为0，即不进行验证数据是否成功接收；以增加处理性能。弊端是在数据汇聚的过程中可能会丢失数据。 ** 原始日志部分字段不写入Kafka，以减少磁盘IO的使用，经过排查较大的字段有： *** common_link_info_s2c : 1.3TB (7%) *** common_link_info_c2s : 9.6TB (5%) *** common_app_id ：8TB (4.5%) *** dns_rr: 4.1TB (2.3%)

qidaijie commented on 2022-11-30T14:31:48.802+0800:

根据修改前后的监控对比：修改后日志写入相对更稳定，平均多写入了2.5-4K的日志。

!功能端日志情况记录-更新前.png|thumbnail!!功能端日志情况记录-更新后.png|thumbnail!

!更新前后会话日志情况.png|thumbnail!

但该局点IO使用率在高峰期依旧常态维持在95%左右。

!MWV-IGW IO使用率.png|thumbnail!

修改后相对写入了更多的日志，但因IO的情况依旧存在少部分丢失的情况。

qidaijie commented on 2023-02-27T11:44:44.927+0800:

如上bug主要原因为Data Transporer MWV-IGW/SSM-IGW/BOL-IGW/LGH-PE Device Group 丢失日志数据导致。

根据近期测试结果，Data Transport可针对以下几点进行优化：

修改Kafka配置，禁用刷盘策略,减少数据刷盘频率，较现在可提升30%左右的吞吐量。

生产者可增加batch.size/linger.ms参数配置，增大批次数据量减少请求次数。

生产者开启Snappy压缩；压缩后数据大小减少70%，较现在可提升2倍左右的吞吐量。

影响是生产者发送数据的CPU使用率，较之前增加30%。

压缩可以减少读盘操作对整体IO的影响，保证写入能力。

日志汇聚国家中心SSL请求响应延迟较高，比SASL多1.3倍；目前ETL程序存在数据堆积、等待超时丢失情况，对ETL程序优化：

生产者增大batch.size/linger.ms/request.timeout.ms阈值。

关闭producer.ack，不再等待国家中心Kafka的回执。

国家中心Kafka关闭刷盘策略；需要重启集群，待升级22.11版本时统一操作。

优化点1和2需要麻烦 [~liuxueli] 协助测试；增加批次大小和开启压缩后，对功能端的影响。

qidaijie commented on 2023-03-27T10:03:35.039+0800:

根据与功能端联调测试结果（TSG-14382），在更新22.11版本时开启压缩功能。[~liuxueli]

doufenghu commented on 2023-03-29T11:17:18.960+0800:

为提高大消息（平均2KB）吞吐量，E现场升级到22.11, Kafka Producer开启Snappy压缩。包括：

功能端Kafka Producer 写入 Data Transporter Kafka
OLAP Data Transporter Kafka Producer 回传国家中心Kafka

{quote}生产者开启Snappy压缩；压缩后数据大小减少70%，较现在可提升2倍左右的吞吐量。影响是生产者发送数据的CPU使用率，较之前增加30%。压缩可以减少读盘操作对整体IO的影响，保证写入能力。{quote}

qidaijie commented on 2023-04-14T11:21:27.177+0800:

升级至22.11版本，开启数据压缩优化后，对2023-04-07到2023-04-13每天的流量情况进行对比（数据基于业主每天制作的流量报告），如下：

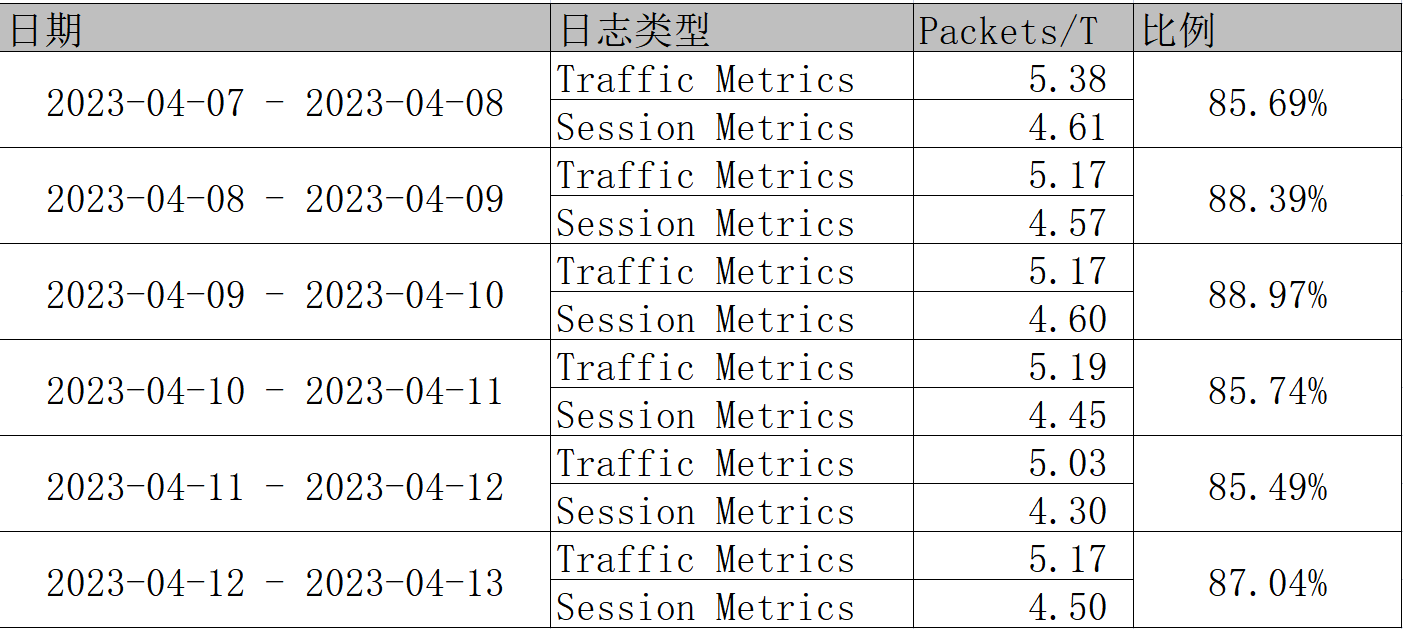

Traffic Statistics-Total Bytes Transferred和Report-Total Bytes对比： !image-2023-04-14-11-23-23-628.png|width=569,height=259! Traffic Statistics-Total Packets Transferred和Report-Total Packets对比： !image-2023-04-14-11-52-59-810.png|width=569,height=259!

qidaijie commented on 2023-07-03T15:38:40.458+0800:

对2023-06-21到2023-06-30流量情况进行对比，数据基于业主每天制作的流量报告（报告名称：Total Blocked Applications Traffic Report 报告ID：313）

情况如下：

Traffic Statistics-Total Bytes Transferred和Report-Total Bytes对比：

!image-2023-07-03-15-39-04-652.png|width=486,height=250!

Traffic Statistics-Total Packets Transferred和Report-Total Packets对比：

!image-2023-07-03-15-39-57-113.png|width=492,height=253!
