福建项目：解析车联网协议GBT32960

ID Creation Date Assignee Status
OMPUB-509 2022-06-06T14:10:49.000+0800 刘学利 完成

背景：

  • 近期工程部同事在福建协助工联院人员进行 工业互联网（车联网） 协议的数据分析。
  • 分析过程中发现 ，符合 GBT32960 标准的协议，payload中的内容是以文本的形式直接展示出来，并且具有固定含义。
  • 用户目前使用TSG系统中自定义APP的功能，将Payload中的内容添加到 自定义APP特征 里，命中策略后，下载对应的pcap文件，通过Python脚本转化pcap文件，提取其中的payload

需求： 用户希望我们的系统可以直接将payload解析成文本，并留存到策略日志中，目的是减少转化pcap文件的步骤，便于获取信息。

备注： 附件是用户提供的车联网相关的 标准 和 技术规范，以及现场配置的特征，对应的pcap数据包 zhengchao commented on 2022-06-08T16:29:14.780+0800:

[~yangwei]  评估下

yangwei commented on 2022-06-13T10:06:35.141+0800:

抽样查看了下附件中的数据包，现象如下：

  • TCP负载并非纯文本，而是二进制和ASCII混合的形式，识别后直接将负载写入结构化存储需要转码（如base64）

!image-2022-06-13-09-54-45-871.png|width=683,height=311!

  • 提供的数据包，暂不存在跨包现象

方案

  • 方案一：考虑使用AppSketch+lua脚本解决 ** 通过配置二进制特征{}识别{}对应协议 ** lua脚本对识别后的会话进行内容抽取和base64编码 ** 问题：目前的设计，lua脚本不支持有状态处理，单个会话上发送多个数据块可能存在问题
  • 方案二：独立开发新的协议解析插件，会话日志增加新的schema



问题：

  • 从issue的描述，没太理解用户的意图，后续是需要对该协议进行详细的解析，还是先识别后，把数据搂回去再说？



zhuwei commented on 2022-06-13T10:50:57.273+0800:

目前用户的意图经过上周跟用户的会议，了解了现状：用户对关注的字段目前还没有非常明确的要求。但是与用户达成了共识：一起工作，然后逐步明确所需要的关键字段。

基于上述需求，有没有什么折衷的办法，tsg可以先留存数据（用户可见，了解需求有进度），之后再根据实际需求细化？

yangwei commented on 2022-06-16T20:01:48.393+0800:

附件中的文档JT-T 808-2019有没有捕获的pcap包？

yangwei commented on 2022-06-17T14:54:51.287+0800:

GB/T 32960通信过程中，特征较为明显（起始2字节为##，2-3字节取值为0x01-0x07）,且每个消息头部携带VNI信息，可以考虑使用AppSketch支持的前置特征+lua脚本抽取的方案，先对符合GB/T 32960 特征的会话信息中VNI字段进行抽取。

!image-2022-06-17-14-54-19-632.png|width=657,height=346!

后续抽取其他字段，可以沿用相同方案。



建议[~zhangzhihan] 根据pcap包中的内层服务端IP，在功能端直接捕包，提供更多的完整会话数据

yangwei commented on 2022-06-17T14:55:05.511+0800:

[^车联网协议.xmind]

zhangzhihan commented on 2022-06-17T14:57:24.753+0800:

收到

liuxueli commented on 2022-06-24T09:45:32.873+0800:

  • 从福建100G测试环境(34.100)捕包，符合GBT32960的特征，但是不是GBT32960协议。[^GBT32960-62498-20001-10.138.227.202-139.159.185.209.pcap]

pengxuanzheng commented on 2022-06-24T11:43:51.930+0800:

从现有的福建捕包来看，车联网协议并不一定完全符合GBT32960标准，有以下几种情况：

符合GBT32960协议（正式实施版）

符合GBTXXXXX协议（GBT32960 征求意见稿）

完全符合，特点是 1,2字节为”##”，第3个字节为 command id， 第4个字节是replay id，第5到22字节是符合GB16735的VIN

不完全符合，replay id置后，特点是 1,2字节为”##”，第3个字节为 command id， 第4到21位是符合GB16735的VIN，第22位是replay id（可能出现非标准的0x00, 0x10, 0x11,意义不明）

GB16735 简单格式：

长度17

所有字符为大写字母与数字，没有“I“，”O“，”Q”字母

最后三位一定是数字

第9位是校验位，取值范围是0~9与“X”

[GB 16735-2019|http://c.gb688.cn/bzgk/gb/showGb?type=online&hcno=E2EBF667F8C032B1EDFD6DF9C1114E02]

liuxueli commented on 2022-06-27T14:11:03.505+0800:

  • 在移动192.168.13.5、6两台机器上做测试，AppSketch读取本地JSON配置，验证功能及稳定性。
  • 192.168.32.3机器：GBT32960流量较多

gitlab commented on 2022-06-28T15:01:18.698+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|89966c851a] of [TSG Appliance / tsg_master|https://git.mesalab.cn/tango/tsg_master] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/tango/tsg_master/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 使用bridge模式通知LUA的抽取结果，变更app_extra_info日志字段格式，用JSON数组表示{quote}

gitlab commented on 2022-06-28T15:03:08.914+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|00fa406dcb] of [AppSketch / app_sketch_local|https://git.mesalab.cn/appsketch/app_sketch_local] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/appsketch/app_sketch_local/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 使用bridge模式通知LUA的抽取结果，变更LUA库的使用方式{quote}

gitlab commented on 2022-06-28T15:13:34.324+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/tango/tsg_master/-/merge_requests/242] of [TSG Appliance / tsg_master|https://git.mesalab.cn/tango/tsg_master] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/tango/tsg_master/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 使用bridge模式通知LUA的抽取结果，变更app_extra_info日志字段格式，用JSON数组表示{quote}

gitlab commented on 2022-06-28T15:13:53.976+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/appsketch/app_sketch_local/-/merge_requests/52] of [AppSketch / app_sketch_local|https://git.mesalab.cn/appsketch/app_sketch_local] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/appsketch/app_sketch_local/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 使用bridge模式通知LUA的抽取结果，变更LUA库的使用方式{quote}

liuxueli commented on 2022-06-29T10:30:55.177+0800:

  • [~zhangzhihan] [~niuxiang]   [^parser_GBT32960_plug.lua] 是wireshark的插件，支持解析GBT32960协议，使用方式如下： ** 脚本生效路径查看方式： ***  wireshark 帮助->关于wireshark->文件夹->个人lua插件，放到个人lua插件指定的路径 ** 如果发现符合gbt32960特征的数据包但并未被wireshark解析，可以通过修改lua脚本支持

将port_number替换为数据包中的tcp.port，在lua脚本最后添加一行 DissectorTable.get("tcp.port"):add({color:#de350b}port_number{color}, GBT32960) *** 保存lua脚本，在wireshark上按ctrl + shift + l 重新加载文件就可以看到解析的协议内容 ** 注意，该脚本按照GBT32960官方文档解析，现有pcap文件可能不完全符合GBT32960标准，只做解析参考

yangwei commented on 2022-06-29T18:11:53.862+0800:

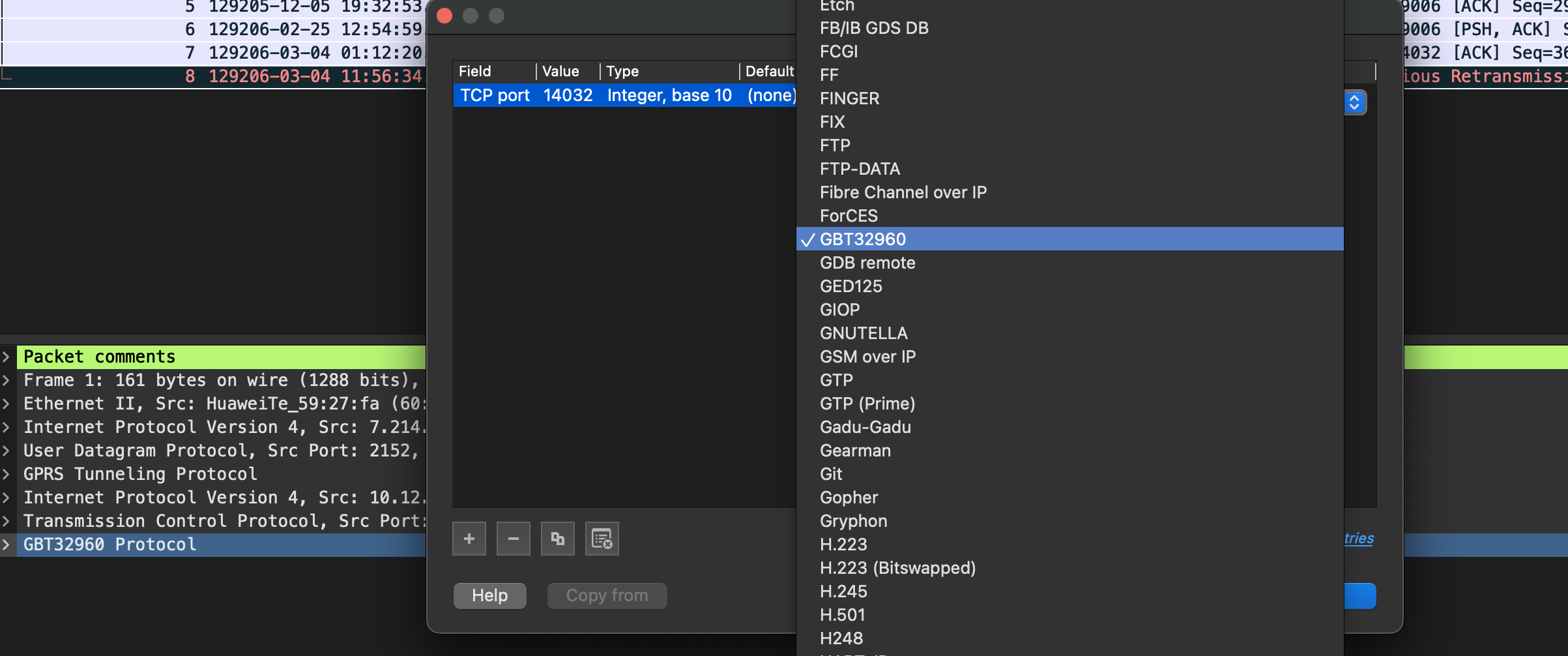

对于可能的数据包，不一定非得在lua脚本最后添加对应的端口，也可以在wireshark显示的TCP data上右键->decode as GBT32960，强制按GBT32960识别

!image-2022-06-29-18-10-43-494.png|width=581,height=187!

!image-2022-06-29-18-11-35-375.png|width=581,height=243!

gitlab commented on 2022-07-01T16:01:45.066+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|87c3b05104] of [AppSketch / app_proto_identify|https://git.mesalab.cn/appsketch/app_proto_identify] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/appsketch/app_proto_identify/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 变更bridge通知识别结果的名称{quote}

gitlab commented on 2022-07-01T16:06:19.613+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/appsketch/app_proto_identify/-/merge_requests/46] of [AppSketch / app_proto_identify|https://git.mesalab.cn/appsketch/app_proto_identify] on branch [bugfix-OMPUB-509|https://git.mesalab.cn/appsketch/app_proto_identify/-/tree/bugfix-OMPUB-509]:{quote}OMPUB-509: 变更bridge通知识别结果的名称{quote}

gitlab commented on 2022-07-01T16:08:10.413+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|0d9953e06b] of [TSG Appliance / tsg_regression_testing|https://git.mesalab.cn/tango/tsg_regression_testing] on branch [feature-OMPUB-509|https://git.mesalab.cn/tango/tsg_regression_testing/-/tree/feature-OMPUB-509]:{quote}OMPUB-509: 增加识别GBT32960的测试用例{quote}

gitlab commented on 2022-07-01T18:44:02.325+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|ae3b72d152] of [TSG / tsg-os-buildimage|https://git.mesalab.cn/tsg/tsg-os-buildimage] on branch [update-22.07-firewall-v1|https://git.mesalab.cn/tsg/tsg-os-buildimage/-/tree/update-22.07-firewall-v1]:{quote}更新tsg_master、app_sketch_local、app_proto_identify、fw_http_plug、fw_mail_plug，修复：{quote}

gitlab commented on 2022-07-01T18:44:10.422+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/tsg/tsg-os-buildimage/-/merge_requests/821] of [TSG / tsg-os-buildimage|https://git.mesalab.cn/tsg/tsg-os-buildimage] on branch [update-22.07-firewall-v1|https://git.mesalab.cn/tsg/tsg-os-buildimage/-/tree/update-22.07-firewall-v1]:{quote}更新tsg_master、app_sketch_local、app_proto_identify、fw_http_plug、fw_mail_plug，修复：{quote}

gitlab commented on 2022-07-03T22:45:10.339+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|5d82683b0a] of [TSG / tsg-os-buildimage|https://git.mesalab.cn/tsg/tsg-os-buildimage] on branch [update-22.07-firewall-v1|https://git.mesalab.cn/tsg/tsg-os-buildimage/-/tree/update-22.07-firewall-v1]:{quote}更新tsg_master、app_sketch_local、app_proto_identify、fw_http_plug、fw_mail_plug，修复：{quote}

niuxiang commented on 2022-07-07T17:14:15.334+0800:

[~yangwei] [~liuxueli]

1、确认下之前在线上测试的GBT32960协议分析脚本效果如何

2、用户想确认下识别分析GBT32960协议的功能预计什么时间可以集成到系统里

3、用户更新了需求，对车联网协议目前只关注GBT32960就可以了，增加了物联网协议：MQTT、COAP、XMPP的识别、分析需求

gitlab commented on 2022-07-11T18:41:22.047+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|12a9882838] of [AppSketch / app_sketch_local|https://git.mesalab.cn/appsketch/app_sketch_local] on branch [bugfix-lua-bool-result-not-in-logs|https://git.mesalab.cn/appsketch/app_sketch_local/-/tree/bugfix-lua-bool-result-not-in-logs]:{quote}OMPUB-509: LUA返回bool类型结果不在app_extra_info日志字段填充展示{quote}

gitlab commented on 2022-07-11T18:41:44.514+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/appsketch/app_sketch_local/-/merge_requests/53] of [AppSketch / app_sketch_local|https://git.mesalab.cn/appsketch/app_sketch_local] on branch [bugfix-lua-bool-result-not-in-logs|https://git.mesalab.cn/appsketch/app_sketch_local/-/tree/bugfix-lua-bool-result-not-in-logs]:{quote}OMPUB-509: LUA返回bool类型结果不在app_extra_info日志字段填充展示{quote}

gitlab commented on 2022-07-27T13:33:57.539+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a merge request|https://git.mesalab.cn/tango/tsg_regression_testing/-/merge_requests/35] of [TSG Appliance / tsg_regression_testing|https://git.mesalab.cn/tango/tsg_regression_testing] on branch [feature-OMPUB-509|https://git.mesalab.cn/tango/tsg_regression_testing/-/tree/feature-OMPUB-509]:{quote}OMPUB-509: 增加识别GBT32960的测试用例{quote}

gitlab commented on 2022-07-27T13:34:01.679+0800:

[刘学利|https://git.mesalab.cn/liuxueli] mentioned this issue in [a commit|36ae6f6cf3] of [TSG Appliance / tsg_regression_testing|https://git.mesalab.cn/tango/tsg_regression_testing] on branch [master|https://git.mesalab.cn/tango/tsg_regression_testing/-/tree/master]:{quote}OMPUB-509: 增加识别GBT32960的测试用例{quote}

niuxiang commented on 2022-09-05T11:28:12.659+0800:

[~yangwei] [~liuxueli]

1、用户在分析GBT32960协议之后，提出分析、结构化显示三个物联网协议：MQTT、COAP、LWM2M

2、已经在系统下载一部分数据包，已上传附件，请查收：物联网数据包.zip，密码：物联网20220905

3、目前数据包出现两个异常：

      1- JavaScript Object Notation，学利给出答复这是一个BUG（https://jira.geedge.net/browse/TSG-11583），在22.08版本修复

      2- 部分数据包提示：The capture file appears to be damaged or corrupt. (pcapng: total block length 1685021476 is too large (> 134348832))

liuxueli commented on 2022-12-09T17:30:17.362+0800:

  • 已完成开发，待更新现场验证测试。
